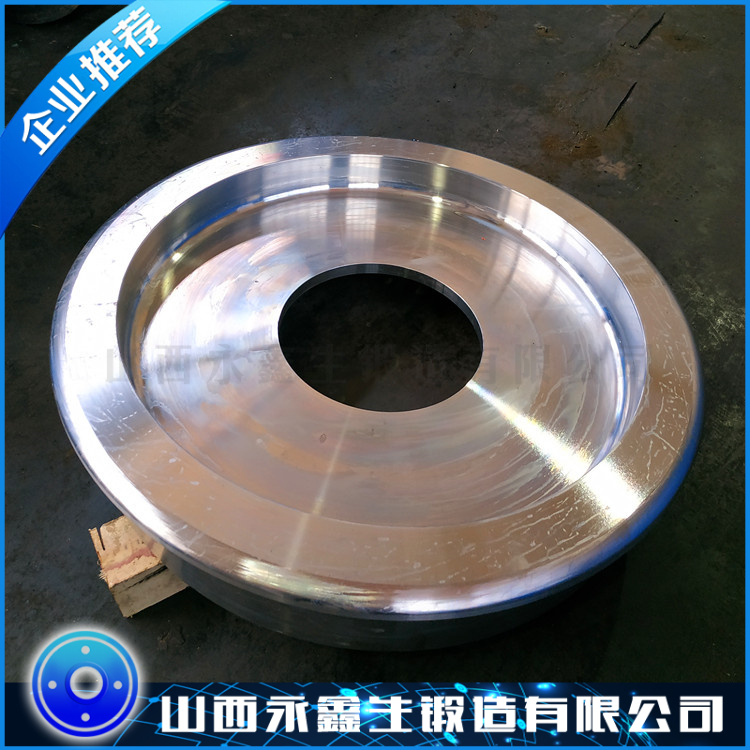

环形锻件技术条件详解

环形锻件作为关键机械部件，广泛应用于风电、航空航天、石化等领域。以下是符合国际标准（ASTM、EN）和国内规范（GB/T）的完整技术规范：

一、材料技术要求

材料选用标准

碳钢：SA-105（ASTM）

合金钢：34CrNiMo6（EN 10083）

不锈钢：SA-182 F316（耐腐蚀）

高温合金：Inconel 718（航空发动机）

化学成分控制

math

复制

下载

典型成分（34CrNiMo6）：

C:0.30-0.38%, Cr:1.30-1.70%,

Ni:1.30-1.70%, Mo:0.15-0.30%

S≤0.010%, P≤0.015%, [H]≤1.5ppm

**冶炼要求

必须采用电炉+LF+VD三联冶炼工艺

氧含量[O]≤20ppm

夹杂物评级：A/B/C/D类均≤1.5级（ASTM E45）

二、锻件锻造工艺规范

工艺流程

复制

下载

钢锭→镦粗（压缩比≥4）→冲孔→马架扩孔→辗环

→锻后热处理→粗加工→性能热处理→精加工

关键工艺参数

工序温度控制变形要求质量监控

始锻 1180±20℃ 镦粗比≥60% 红外热成像

辗环 950-1100℃ 径厚比≤15:1 激光测径系统

终锻 ≥850℃ 总锻造比≥5 在线UT检测

组织控制

晶粒度：ASTM 5-8级

流线：沿圆周连续分布，与轴线夹角≤15°

三、热处理技术要求

调质处理

淬火：850-880℃油冷（芯部冷速≥5℃/s）

回火：580-650℃（保温时间2min/mm）

性能指标

材料抗拉强度(MPa)屈服强度(MPa)冲击功(J)

34CrNiMo6 900-1100 ≥750 ≥45

F316 515-690 ≥205 ≥34

Inconel 718 1310-1450 ≥1100 ≥25

四、尺寸公差要求

加工精度

参数通用公差精密级公差

外径(Φ) ±0.5% ±0.2%

壁厚 ±5% ±2%

圆度 ≤0.8%直径 ≤0.3%直径

形位公差

端面跳动：≤0.1mm/100mm

平行度：≤0.05mm/200mm

圆柱度：≤0.1%高度

五、无损检测标准

检测方法

超声波检测：ASTM A388（Ⅲ级）

渗透检测：ASTM E165（Ⅰ类）

磁粉检测：SA-275（全表面）

验收标准

不允许存在裂纹、白点

单个缺陷≤Φ2mm（UT）

线性缺陷≤1mm（MT/PT）

六、表面处理要求

防腐处理

碳钢：热喷锌（80-120μm）+封闭漆

不锈钢：电解抛光（Ra≤0.8μm）

强化处理

喷丸：强度0.4-0.6mmA

滚压：表面粗糙度Ra≤0.4μm

七、特殊试验要求

残余应力测试

X射线衍射法：表面压应力≥-600MPa

剥层法：应力梯度≤15%/mm

高温性能试验

持久强度：10⁵h@600℃≥80MPa

蠕变试验：ASTM E139

八、文件与认证

技术文件

材料质保书（含PMI）

热处理工艺曲线

无损检测报告

尺寸检验记录

国际认证

风电：GL 2010

航空：NADCAP

石化：API 6A

九、特殊工况补充

核电用环形件

辐照试验：ΔRTNDT≤30℃

晶粒度：ASTM 5-7级

海上风电法兰

盐雾试验：5000h（ISO 9227）

全截面硬度差≤30HB

十、制造注意事项

对于直径＞5m的超大环件，需采用分段加热（温差≤30℃）

关键承力部位建议进行FEA分析（安全系数≥1.8）

所有检测数据保存期限≥产品设计寿命×1.5

本技术条件需根据具体工况参照最新版ASME BPVC Section II和GB/T 12361执行。对于航空航天用环件，需额外满足AMS 2750高温测量规范。

---
